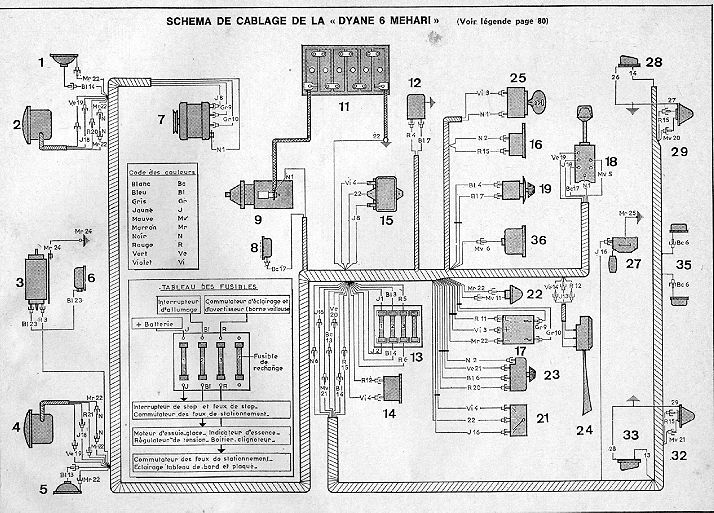

cablage mehari 1968

1. Feu indicateur de direction AV droit
2. Phare AV droit
3. Bobine d'allumage
4. Phare AV gauche
5. Feu lndicateur de direction AV gauche
6. Allumeur
7. Alternateur
8. Avertisseur
9. Démarreur
10. Chauffage Fr-20° C
11. Batterie
12. Moteur d'essuie-glace
13. Boite á fusibles
14. Boitier clignotant
15. Régulateur
16. Interrupteur de stop
17. Relais de voyant de charge
18. Commutateur d'éclairage et d' avertisseur
19. Interrupteur d'essuie-glace
20. lampe d'éclairage du tableau de bord droit
21. Indicateur d'essence
22. Voyant de charge
23. Commutateur des feux de stationnement
24. Commutateur de feux indicateurs de direction
25. Interrupteur d'allumage
26. Plafonnier
27. Rhéostat de Jauge á essence
28. Feu indicateur de direction R droit
29. Feu de stop AR droit, et lanternes AR droite sur " Dyane 6 Méhari "
30. Lanterne et éclaireur de plaque AR
31. Lanterne et éclaireur de plaque alt gauche.
32. Feu de stop AR gauche et lanterne, AR gauche sur « Dyane 6 Mehari »
33. feu indicateur de direction AR gauche
34. Dynamo
35. Eclaireur de plaque
36. Eclairage du tachymètre
